Cámara de imagen térmica
◆ Población a gran escala
◆ Escaneo rápido
◆ Sin contacto del detector
◆ Auto de alarma
◆ Rentable, la operación fácil
◆ Colección de listas para la entrega
ESPECIFICACIONES TÉCNICAS
|
Del artículo
|
|
| Detector de
características |
Detector de tipo |
FPA no refrigerado
microbolómetro |
| Matriz de tamaño y formato |
160 × 120 |
| Imagen de la gestión |
Campo de visión / distancia
mínima de enfoque |
18 ° x 13 ° / 0,3 m |
| resolución espacial (IFOV) |
1.9mrad |
| Sensibilidad térmica |
≤ 0.06 ℃ a 30 ℃ |
| Tasa de imágenes |
50/60HZ |
| Enfoque |
Manual de |
| Zoom electrónico |
2X |
| Rango espectral |
8 ~ 14μm |
| Exhibición de la imagen |
LCD |
Construido en color de alta
resolución LCD de 2.7 " |
| Medición |
Rangos de temperatura |
20 ℃ ~ 50 ℃, opcional hasta 600 ℃ |
| Precisión |
± 1 ℃ |
| Medida de corrección |
Automático / manual |
| El modo de medición |
Hasta 4 puntos móviles. Hasta 3 áreas
móviles (máximo, las temperaturas mínimas y medias). Perfil
de la línea. Isothem.difference.Alarm temperatura (voz, el
color)
|
| Paleta de colores |
11 gamas de colores cambiantes
|
| Ajuste de la imagen |
Auto / manual de la ganancia y el
brillo |
| funciones de configuración |
Fecha / hora, unidad de
temperatura, el idioma |
| Corrección de emisividad |
Variable de 0,01 a 1,0 o
seleccione en la lista del pre-definidos lista de materiales |
| Corrección de la temperatura
ambiente |
Corrección automática de acuerdo
a la entrada del usuario |
| Corrección atmosférica de
transmisión |
Corrección automática de acuerdo
a la entrada del usuario
distancia del objeto, la humedad relativa ambiente
la temperatura |
| Almacenamiento de imágenes |
Tarjeta de almacenamiento |
Construido en memoria flash, de
hasta 2000 imágenes |
| Modo de almacenamiento |
Autmatic / manual de una sola
imagen de ahorro |
| Formato de archivo-térmica |
JPEG, 14 bit de imagen térmica
con los datos de medición |
| Anotación de voz |
Entrada a través de micrófono
incorporado de hasta 40 segundos de voz digital por imagen
almacenada con la imagen |
| Puntero láser |
Puntero láser |
Clase 2,1 mw/635nm (rojo) |
| Fuente de alimentación |
Tipo de pila |
Li-Ion recargable |
| Duración de la batería |
3 horas de funcionamiento
continuo |
| Sistema de carga |
Inteligente cargador o el
adaptador de alimentación (opcional) charde en línea |
| Ahorro de energía |
SÍ |
| el poder de Extermal |
10 ~ 15V DC |
| Medio Ambiente |
temperatura de funcionamiento |
-15 ℃ ~ 50 ℃ |
| Humedad |
≤ 90% sin condensación |
| Encapsulación |
IP54 |
| Características físicas |
Peso |
0.6kg |
| Dimensious |
250mm × 100mm × 72mm |
| Interfaz |
Extermal de entrada de CC |
Sí |
| La salida de audio |
Sí |
| Salida de vídeo |
PAL / NTSC |
| USB |
Imagen, voz y datos de medición
la transferencia a la PC |
|
 |

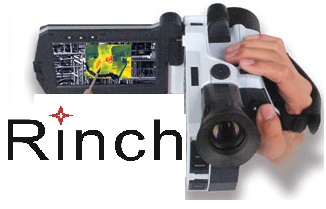

RC380 — Portable HD infrared camera RC380
is a 640 × 480 pixel uncooled FPA infrared camera, it has a high pixel,
rotating multi-angle observation and other characteristics, its high
sensitivity, the image is clear, precise temperature measurement,
reliability, wide application in: power failure diagnosis,
petrochemicals, iron and steel, scientific research, fire, building
inspection and other fields.
Applications:
1.Electrical and mechnical industry
Security detection
Insulation failure
Loose interface detection
HVAC detective
Component detective
Repair verification
2.Building industry
Fastly scan exterior wall of the buldings
Make accurate preventive maintenance inside of the room
|
|
Technical Specifications |
|
RC380 |
|
Detector characteristics |
Detector type |
Un-cooled FPA micro-bolometer |
|
Array size/format |
640x480 |
|
Image characteristics |
Field of view/min focus distance |
25°×19°/0.3m |
|
Spatial resolution（IFOV）
|
0.65mrad |
|
Thermal sensitivity |
≤0.03℃@30℃ |
|
Frame frequency |
50/60Hz |
|
Focus |
Auto/Manu electronics focus |
|
Digital zoom |
8×,continuous zoom |
|
Spectral range |
8-14um |
|
Built-in CCD camera |
5.0 million pixels, LED lights |
|
Image display |
LCD display |
5’’ High resolution color touch LCD, 800 x 480 |
|
Image |
Fast switch between infrared image and CCD
image, with fusion and picture in picture function |
|
Measurement |
Temperature ranges |
-40℃- +650℃ |
|
Accuracy |
± 2 °C or ± 2% of reading, Whichever is
greater |
|
Measurement correction |
Automatic / manual |
|
Measurement mode |
Up to 10 movable spots. Up to 5 movable
areas(maximum, minimum and average temperature). movable lines.
Line profile. Isotherms. Temperature difference. Alarm(voice,
color) |
|
Image control |
Color palette 11 palettes changeable |
|
Auto/manual gain and brightness |
|
Setup functions |
Date/time, temperature unit, language |
|
Emissivity correction |
Variable from 0.01 to 1.0 |
|
Background temperature correction |
Automatic corrections according to user input |
|
Atmospheric transmission correction |
Automatic correction according to user input
object distance, humidity and temperature |
|
Image storage |
Storage card |
CF card(8G) |
|
Mode |
Auto/manual saving, single thermal images and
CCD image link saving, thermal and CCD fusion saving. |
|
Thermal image format |
JPEG (with radiometric information)
MPEG4(with radiometric information) |
|
CCD image format |
JPEG、MPEG4 |
|
Voice annotation |
Input via built-in microphone up to 60 seconds
of digital voice clip per image stored with image |
|
Text annotation |
Yes |
|
Laser pointer |
Laser locator |
Class 2, 1mw/635nm(red), IEC 60 285 |
|
Power source |
Battery type |
Li-Ion, rechargeable |
|
Battery operating time |
3 hours continuous operation |
|
Battery charging mode |
Intelligent charger or power adaptor
12V(optional) to random charge |
|
Power saving |
Auto-sleep and auto-shut down |
|
External power |
10-15V DC |
|
Environment |
Operating temperature |
-15℃-+50℃ |
|
Humidity |
≤90％ (non-condensing) |
|
Encapsulation |
IP54 |
|
Physical characteristics |
Tripod mounting |
1/4"-20-UNC |
|
Weight |
1.7kg |
|
Dimension |
245*180*150mm |
|
External DC input |
YES |
|
Video output |
PAL/NTSC |
|
Communication port |
Bluetooth;RJ45 |
|
 |
Cámara de imagen térmica
RC800 - monitoreo en línea
◆
160x120/384x288 detector FPA no refrigerado
◆ Alta sensibilidad térmica (0,06 ℃ a 30 ℃)
◆ Visualización en tiempo real
◆ Vídeos digital en MPEG4 red para el transporte y el ahorro
◆ MPEG4 de enfoque automático (RC800+)
◆ Línea de monitoreo de condiciones
◆ SDK libre para el desarrollo
|
Del artículo
|
RC800
|
RC800+
|
| Detector de
características |
Detector de tipo |
FPA no refrigerado
microbolómetro |
| Matriz de tamaño y formato |
160 × 120 |
384 × 288 |
Imagen
gestión |
Campo de visión / min
la distancia de enfoque |
18 ° x 13 ° / 0,3 m |
16 ° x 12 ° / 0,5 m |
Resolución espacial
(IFOV) |
1.9mrad |
0.88mrad |
| Sensibilidad térmica |
≤ 0,1 a 30 ℃ |
≤ 0,06 ℃ a 30 ℃ |
| Tasa de imágenes |
50/60HZ |
| Enfoque |
Manual de |
Autom / manual |
| Rango espectral |
8 ~ 14μm |
|
Medición |
Rangos de temperatura |
-20 ℃ ~ 350 ℃,
se extienden a 600 ℃ |
-20 ℃ ~ 500 ℃ |
| Precisión |
± 2 ℃ o ± 2% de la
lectura, el que sea mayor |
Medición
corrección |
Automático / manual |
| El modo de medición |
Hasta 4 puntos
móviles. Hasta 3 áreas móviles (máximo, las temperaturas mínimas
y medias). Perfil de la línea. Isothem.difference.Alarm
temperatura (voz, el color) |
| Paleta de colores |
11 paletas
intercambiables (hierro, arco iris, gris invertido, etc) |
| Ajuste de la imagen |
Auto / manual de la
ganancia y el brillo |
| funciones de configuración |
Fecha / hora, unidad
de temperatura, el idioma de la dirección IP |
| Corrección de emisividad |
Variable de 0,01 a
1,0 o seleccione en la lista del pre-definidos lista de
materiales |
Temperatura ambiente
corrección |
Corrección
automática de acuerdo a la entrada del usuario |
| Corrección atmosférica de
transmisión |
Corrección
automática de acuerdo a la entrada del usuario a distancia
objeto de humedad, relativa, la temperatura ambiente |
Imagen
de almacenamiento |
Primas de captura de imágenes |
manual único marco
de imagen RAW capturados a través del software cliente de
control, las imágenes capturadas son analizables |
| Almacenamiento de imágenes |
Imágenes MPEG-4 de
almacenamiento, captura de imágenes individuales, BMP |
Potencia
suministro de |
el poder de Extermal |
10 ~ 15V DC |
| Consumo de energía |
≤ 6 W (en
funcionamiento normal a 25 ℃ condición de temperatura ambiente) |
|
Medio Ambiente |
De funcionamiento
la temperatura |
-15 ℃ ~ 50 ℃ |
| Humedad |
≤ 90% sin
condensación |
| Características
físicas |
Peso |
≤ 1,09 kg de peso (lente
Excluir) |
| Dimensious |
224 mm × 92 mm × 82 mm |
260mm × 92mm × 82mm |
| Interfaz |
Extermal de entrada de CC |
Sí |
| Salida de vídeo |
PAL / NTSC |
| Salida de vídeo digital |
RJ-45 Ethernet de
salida, de vídeo digital MPEG4 / primas
temperatura de los datos medidos |
Mando a distancia
Interfaz |
RS485 |
| Interfaz Ethernet |
RJ-45 Ethernet de
salida de imagen térmica, los datos
transferencia y control de la cámara |
| Interfaz de alarma |
Abrir / Cerrar:
Salida de Señal de alarma |
|
 |

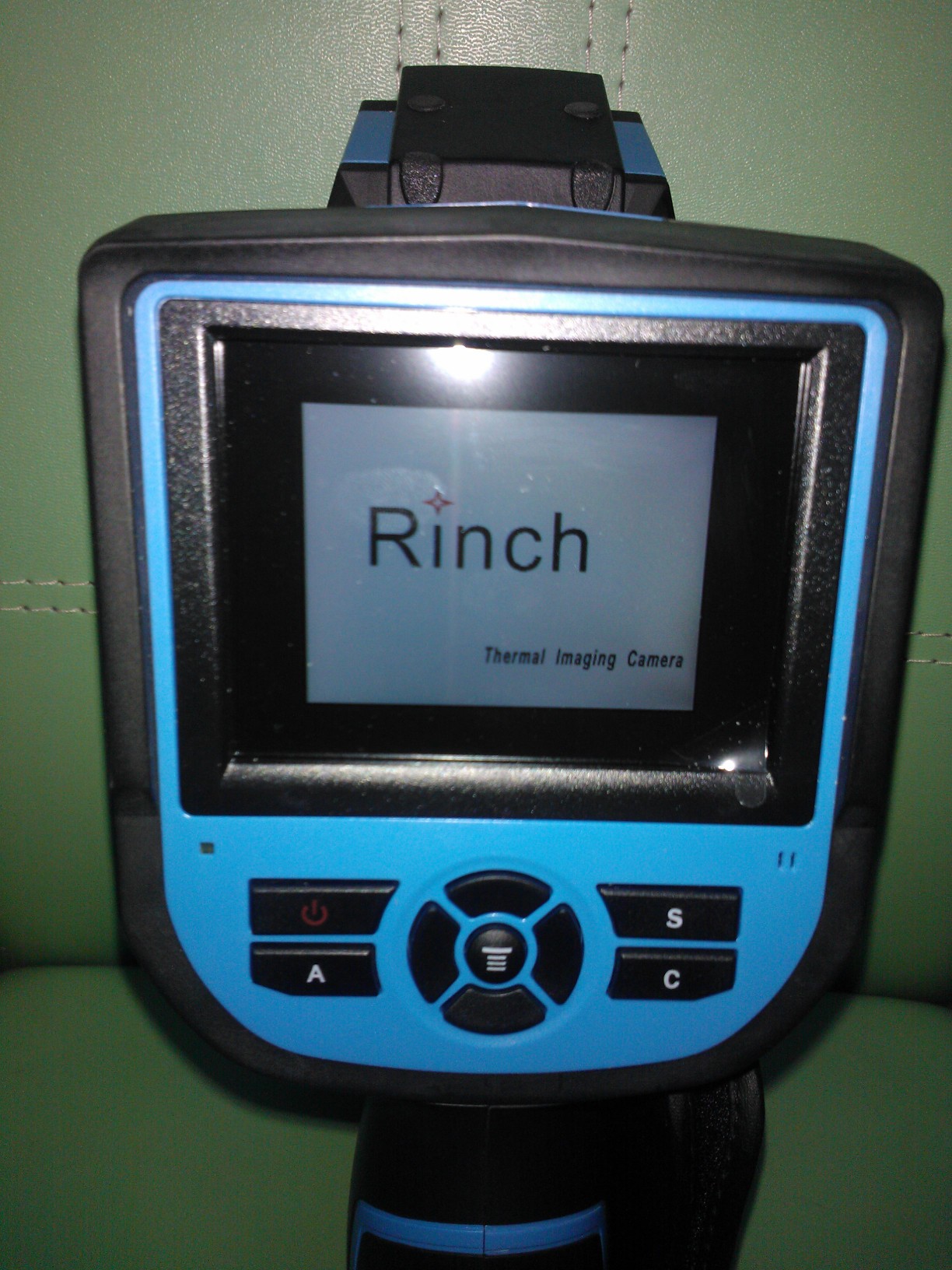

Cámara de imagen térmica
RC110
| Detector tipo |
Неохлаждаемый микроболометр типа FPA |
| tamaño de la matriz/formato |
160 x120 |
| Campo de visión / distancia
focal mínima |
25º х 19º / 0,5 м |
| resoluciones espaciales(IFOV) |
2.73mrad |
| sensibilidad térmica |
0.08ºС@30ºС |
| velocidad de cuadros |
50HZ |
| Enfoque |
Manual |
| zoom electrónico |
2X 4X |
| Rango espectral |
8-14UM |
| Construido en cámara visual |
3000,000 pixels，Pic. en Pic. t
completo |
| LCD |
empotrado color de alta
resolución 3.6〞LCD |
| Los rangos de temperatura |
-20℃～+350℃,opcional hasta
+1000℃ |
| precisión |
±2℃ or ±2% de lectura, lo que
sea mayor |
| medición corrección |
Automático / manual |
| modo de medición |
hasta 5 puntos móviles. hasta 5 áreas móviles(máximo,
máximo y las temperaturas medias).línea de perfil.
Isothem. diferencia de temperatura.Alarma(voz,color) |
| paleta de colores |
11 |
| ajuste de la imagen |
Auto/Manual de ganancia y el
brillo |
| Funciones de configuración |
fecha/tiempo, temperatura de la
unidad, lengua |
| Emisividad de corrección |
variable de 0.01 to 1.0 o
seleccionable desde lista en predefinido lista de
materiales |
| Corrección de la temperatura ambiente |
Corrección automática de
acuerdo a la entrada del usuario |
| Corrección de la transmisión
atmosférica |
Corrección automática de
acuerdo a distancia del objeto de entrada del usuario,
humedad relativa, temperatura ambiente |
| Tarjeta de almacenamiento |
Construido en memoria, SD tarjeta(8G),hasta 32G |
| modo de almacenamiento |
automático/Manual ahorro de una
sola imagen |
| Formato de archivo-térmica |
JPEG,14 la imagen de bits
térmico con los datos de medición |
| Voz anotación |
entrada a través de empotrado
microphone hasta 60 segundos de voz digital por imagen
almacenada con la imagen |
| puntero láser |
Class 2,1mw/635nm(red) |
| tipo de pila |
Li-Ion,recargable |
| batería funcionamiento tiempo |
3 horas funcionamiento continuo |
| sistema de carga |
El cargador inteligente o
fuente de alimentación adaptador(opcional) carga en
línea |
| ahorro de energía |
sí |
| poder extermal |
12V DC |
| temperatura de funcionamiento |
-15ºС…+50ºС |
| humedad |
≤90% sin condensación |
| encapsulación |
IP54 |
| peso |
1 KG |
| dimensiones |
105 мм х 245 мм х 230 мм |
| Extermal entrada UDC |
si |
| Audio salida |
si |
| salida de vídeo |
PAL/NTSC |
| USB |
imagen(térmicas y visuales),los
datos de medición y transferencia de voz a PC |
|
|
|
|
Cámara de imagen térmica
RC120
| Detector tipo |
Неохлаждаемый микроболометр типа FPA |
| tamaño de la matriz/formato |
384 x288 |
| Campo de visión / distancia focal
mínima |
25º х 19º / 0,5 м |
| resoluciones espaciales(IFOV) |
1.37mrad |
| sensibilidad térmica |
0.06ºС@30ºС |
| velocidad de cuadros |
50HZ |
| Enfoque |
Manual |
| zoom electrónico |
2X 4X |
| Rango espectral |
8-14UM |
| Construido en cámara visual |
3000,000 pixels，Pic. en Pic. t completo |
| LCD |
empotrado color de alta resolución
3.6〞LCD |
| Los rangos de temperatura |
-20℃～+600℃,opcional hasta +1200℃ |
| precisión |
±2℃ or ±2% de lectura, lo que sea
mayor |
| medición corrección |
Automático / manual |
| modo de medición |
hasta 5 puntos móviles. hasta 5 áreas móviles(máximo, máximo
y las temperaturas medias).línea de perfil. Isothem. diferencia
de temperatura.Alarma(voz,color) |
| paleta de colores |
11 |
| ajuste de la imagen |
Auto/Manual de ganancia y el brillo |
| Funciones de configuración |
fecha/tiempo, temperatura de la unidad,
lengua |
| Emisividad de corrección |
variable de 0.01 to 1.0 o seleccionable
desde lista en predefinido lista de materiales |
| Corrección de la temperatura ambiente |
Corrección automática de acuerdo a la
entrada del usuario |
| Corrección de la transmisión
atmosférica |
Corrección automática de acuerdo a
distancia del objeto de entrada del usuario, humedad relativa,
temperatura ambiente |
| Tarjeta de almacenamiento |
Construido en memoria, SD tarjeta(8G),hasta 32G |
| modo de almacenamiento |
automático/Manual ahorro de una sola
imagen |
| Formato de archivo-térmica |
JPEG,14 la imagen de bits térmico con
los datos de medición |
| Voz anotación |
entrada a través de empotrado
microphone hasta 60 segundos de voz digital por imagen
almacenada con la imagen |
| puntero láser |
Class 2,1mw/635nm(red) |
| tipo de pila |
Li-Ion,recargable |
| batería funcionamiento tiempo |
3 horas funcionamiento continuo |
| sistema de carga |
El cargador inteligente o fuente de
alimentación adaptador(opcional) carga en línea |
| ahorro de energía |
sí |
| poder extermal |
12V DC |
| temperatura de funcionamiento |
-15ºС…+50ºС |
| humedad |
≤90% sin condensación |
| encapsulación |
IP54 |
| peso |
1 KG |
| dimensiones |
105 мм х 245 мм х 230 мм |
| Extermal entrada UDC |
si |
| Audio salida |
si |
| salida de vídeo |
PAL/NTSC |
| USB |
imagen(térmicas y visuales),los datos
de medición y transferencia de voz a PC |
|
 |
RC110L y RC120L son de nuevo diseño herramientas
profesionales de cámaras de infrarrojos portátiles con 160 × 120 y 384 ×
288 de resolución de dos diferentes, compuestas de lente de la cámara de
infrarrojos, detector de imágenes de infrarrojos módulo, módulo de luz
visible de imágenes, módulo láser, pantalla LCD, tarjeta de memoria,
batería recargable , software y sistema de procesamiento de hardware.
Esta cámara infrarroja puede proporcionar información precisa una gran
demanda repetida medición de temperatura.
◆ 2 metros de caída resistente
◆ 1,3 millones de píxeles de imagen CCD
◆ Alta rentable
◆ Varias funciones de medida de temperatura
◆ IP54
◆ JPEG Almacenamiento con anotación de voz
|
Artículo
|
RC110L
|
RC120L
|
|
Características del detector |
Detector tipo |
No refrigerada
FPA microbolómetro |
| Tamaño de la matriz /
formato |
160×120/384×288 |
| Imagen gerente |
Campo de visión /
distancia focal mínima |
25°×19°/0.1m |
| Resolución espacial (IFOV) |
2.37mard |
1.37mrad |
| Sensibilidad térmica |
≤0.08℃ @30℃ |
≤0.06℃ @30℃ |
| Velocidad de cuadros |
50/60HZ |
| Enfocar |
Manual |
| Zoom electrónico |
2X |
| Rango espectral |
8～14μm |
| Imagen de pantalla |
pantalla LCD |
2.7〞TFT LCD,
320*240 |
| Medición |
Los rangos de temperatura |
-20℃～+350℃ |
-20℃～+600℃ |
| Precisión |
± 2 ℃ o ± 2%
de lectura, lo que sea mayor |
| Medición corrección |
Automático /
manual |
| Modo de medición |
Hasta 4 puntos móviles. Hasta 3 áreas móviles (temperaturas
máxima, mínima y media). Hasta 3 lines.Line perfil móvil.
Isotermas. Diferencia de temperatura. Alarma (voz, color)
|
| Paleta de colores |
Paleta de colores 11 paletas intercambiables
|
| Ajuste de la imagen |
Auto / manual
de la ganancia y el brillo |
| Configuración de funciones |
Fecha / hora,
unidad de temperatura, el idioma |
| Emisividad corrección |
Variable 0,01
a 1,0 |
| Antecedentes corrección
de temperatura |
La corrección
automática de acuerdo con la entrada de usuario |
| Corrección transmisión
atmosférica |
La corrección automática de acuerdo
con la entrada de usuario
distancia del objeto, la humedad y la temperatura
|
| Almacenamiento de imágenes |
Tarjeta de almacenamiento |
Tarjeta
SD de 2G, máx 16 G |
| Modo de almacenamiento |
Automática /
manual de ahorro solo archivo, ahorro de enlace IR imagen y
Visual |
| Formato de archivo |
Térmica: JPEG
originales con los datos de medición térmicos incluido visual:
JPEG |
| Voz anotación |
Un
micrófono incorporado de hasta 60 segundos de grabación de voz
digital con cuidado cada imagen térmica |
| Puntero láser |
puntero láser |
Clase 2,1
mw/635 nm (rojo), IEC 60 285 |
| Fuente de alimentación |
Tipo de pila |
Li-Ion,
recargable |
| Duración de la batería |
3 horas de
funcionamiento |
| Sistema de carga |
Cargador
inteligente o fuente de alimentación de 12V adaptador (opcional)
a cargo azar |
| Ahorro de energía |
Auto latencia
y auto shutdown- |
| Alimentación externa |
10～15V DC |
| Medio ambiente |
Temperatura de operación |
-15℃～+50℃ |
| Humedad |
≤ 90% sin
condensación |
| Encapsulación |
IP54 |
| Las características
físicas |
Peso |
1Kg |
| Dimensious |
105mm×245mm×230mm |
| Interfaz |
Entrada externa de CC |
Yes |
| Salida de vídeo |
Yes |
| USB |
Imagen, la medición de
transferencia de datos |
|
